Código. 270.420
Descripción.   Cámara Blanco y Negro para circuito cerrado.
Colores.   Blanco - Grafito - Beige.
Embalajes.   1 unidad por caja.

Datos Técnicos.
Tensión. 12 VCA
Consumo. 10 mA
Tamaño. 1 módulo.
Otros.   Conexión a TV, VTR ó monitor.
  Salida: video Compuesto 1Vpp ( 75 ohm ).
  Resolución: 240 líneas de TV ( mínimo ).
  Campo de visión: 42º x 56º.
  Compensación de luz de fondo.
  Control automático de ganancia.
  Calibración automática del nivel de negro.
  Scanning: 2:1 entrelazado.
  Obturador: 1/60s a 1/10s.
  Relación señal ruido: > 42 dB.
  Sensibilidad: 2lx.
  Lente: f4.9 mm F2.8 FOV.
¡ADVERTENCIA!   La exposición frontal y directa a fuentes luminosas intensas puede afectar el buen funcionamiento de la cámara.

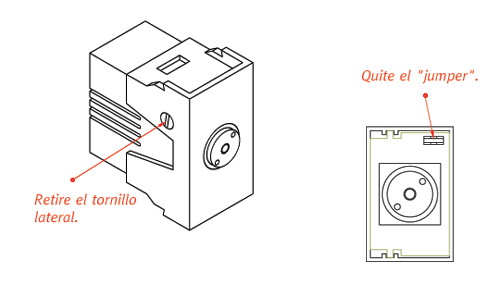

ANTES DE INSTALAR.   La cámara se encuentra compensada de fábrica para ser utilizada en exteriores. En caso de instalarse en interiores, debe retirar el tornillo lateral del módulo, abrirlo y quitar el "jumper" indicado.

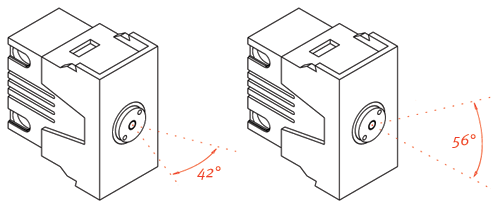

Campo de visión.

Requisitos para el conexionado.

  1. Un transformador de 12Vca o 12 Vcc 270.200 ó uno existente que sea capaz de suministrar una corriente de 300mA.

  2. Un cable blindado con dos conectores RCA macho en ambas puntas. Este cable es el que se utilizará para conectar la señal de video desde la cámara hasta el elemento de visualización.



Instalación.

  1. Conectar los bornes 1 y 2 de la cámara a los bornes 3 y 5 del transformador de 12Vca 270.200 ( no provisto con este producto ).

  2. Conectar el cable blindado de salida a través de una extensión con fichas RCA al monitor ó VTR.

  3. Posicionamiento.
    Si la imagen quedara girada 90º, retirar el tornillo lateral del módulo y abrirlo.
    Extraear la cámara de su zócalo y girarla 90º ( tiene dos posiciones posibles ).
    Deben extremarse los cuidados a fin de no doblar los contactos de la cámara durante la operación.

  4. Colocar la tapa y fijarla mediante el tornillo de cierre.

  5. Insertar el módulo en el bastidor y realizar la conexión definitiva al transformador y al monitor.

  6. Si la imagen obtenida estuviera fuera de foco, gire lentamente el lente con el extremo de un bolígrafo hasta obtener una imagen nítida.
