RECORD
EN PRESTACIONES Y
CONFIABILIDAD
La selección de los aparatos de maniobra y protección eléctrica de baja tensión en el transcurso de los últimos diez años, a sumado a los requerimientos básicos de intensidad nominal, tensión de servicio y capacidad de ruptura, los de máxima seguridad y, por sobre todo, tiempos mínimos de reposición ante eventuales desconexiones.
La aparición de la recomendación IEC 947-2, significó una normativa imprescindible largamente esperada para poder evaluar y clasificar los diversos dispositivos. Su incumbencia abarca todas las prestaciones operativas así como también los requisitos y ensayos que deben cumplir los aparatos de maniobra a ser utilizados en redes eléctricas de distribución e industriales en baja tensión.
Solamente los interruptores automáticos conforme a la IEC 947-2 satisfacen las exigencias antes mencionadas. En particular, en lo referente al tiempo de reposición o transferencia, el cual es inmediato mediante comando manual y no mayor de 4 ciclos por intermedio de comando eléctrico, para el caso de conmutación.
En lo concerniente a la seguridad, un diseño homologado conforme a la recomendación mencionada, conjuntamente con un nivel de aseguramiento de calidad ISO-9001 certificado, permiten la inclusión de estos interruptores en redes eléctricas con máxima confiabilidad durante la explotación.
Los avances tecnológicos han permitido desarrollar interruptores automáticos limitadores en cajas moldeadas, de muy reducidas dimensiones, equipados con relevos termomagnéticos compensados y ajustables, los cuales, combinados con una gran variedad de accesorios, permiten su inclusión en instalaciones electromecánicas tanto nuevas como preexistentes, donde se prevean ampliaciones o necesidad de sustitución de otros interruptores debido a deterioro, obsolescencia o por falta de capacidad.
Tal como se ha mencionado, los aspectos a considerar para seleccionar un interruptor pueden clasificarse en:
Tensión nominal: Se refiere a la tensión de servicio, generalmente la secundaria de los transformadores de distribución de la red en donde sé prevé la instalación del aparato de maniobra. En nuestro medio 400/230V.
Intensidad nominal: Corresponde a la corriente a transportar o de servicio. La elección del interruptor automático se efectúa comparando su intensidad de regulación con la intensidad nominal o de servicio.
La probabilidad cierta de que esta magnitud de falla se produzca es remota, asumiéndose como más real y probable una falla aguas abajo de la red. Por este motivo, la norma introdujo el concepto de poder de corte de servicio, denominado Ics, para el ciclo de operación O-CO-CO, siendo un parámetro en % de Icu, con el cual se refleja con mayor realidad las condiciones de servicio en sistemas de distribución y alimentación eléctrica.

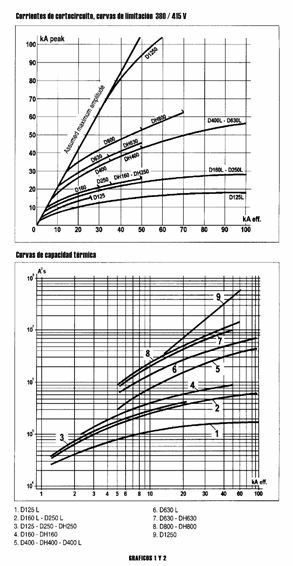

Si bien las recomendaciones no establecen un % definido, para la mayoría de las condiciones de operación y configuraciones de red, un valor de Ics del orden del 50% se considera apto y suficiente, lo cual permite reducir los costos de instalación (Fig. 2).

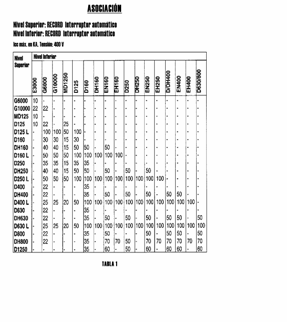

La coordinación asociativa, como la selectividad se pueden obtener de las tablas de selección confeccionadas para las diversas combinaciones entre modelos (Tablas 1, 2, 3 y 4).

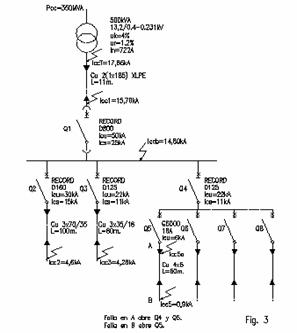

Ver ejemplo Fig. 3.
Tensión de aislación: La recomendación IEC947, contempla las reglas de coordinación de aislación, según los requerimientos de la IEC 38. Básicamente, las instalaciones eléctricas pueden estar expuestas a sobretensiones ocasionales provocadas por diversas causas, entre las cuales podemos mencionar:
De origen atmosférico, de maniobra, por fallas, etc. Los interruptores conforme a la IEC 947, deben cumplir con los ensayos de:
Rigidez dieléctrica a frecuencia industrial (generalmente = 2U + 1000V).
Ensayo de rigidez con tensiones de impulso (1,2/50ms).
Como ejemplo podemos mencionar que en redes de tensión nominal de 400/230V, las recomendaciones exigen niveles de mínimos de: 6kV para los TGBT, 4kV para los TDBT como para redes secundarias y 2,5kV para las cargas/receptores o redes finales.
Determinación del tipo de relevo necesario: Se determina conforme a las pautas de protección, regulación y selectividad de la instalación con relación a las diversas curvas de funcionamiento establecidas para los relevos termomagnéticos que han sido clasificadas por la IEC947.
Condiciones de instalación: Temperatura, humedad, altitud, tropicalización, etc.
Tipo de ejecución: Fijos, seccionables o extraibles. Conexionado anterior o posterior. Terminales para barras o cables, etc.
Posibilidad de telecomando: Comando eléctrico, bobinas de cierre y apertura, módulo de comunicaciones.
Accesorios complementarios: Cubiertas de protección para terminales, contactos auxiliares y de defecto, comando rotativo, enclavamientos eléctricos y mecánicos, persianas de seguridad para ejecución extraible, etc.

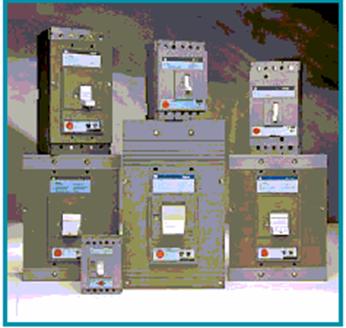

Interruptores automáticos compactos RECORD:
GENERAL ELECTRIC presenta los interruptores automáticos compactos RECORD. Los mismos constituyen una gama completa de aparatos de maniobra desde 32A a 1250 A que satisfacen y superan ampliamente todos los requerimientos y ensayos de la norma IEC 947, estando homologadas todas sus prestaciones por instituciones internacionales de reconocido prestigio como: ASEFA, Bureau Veritas, Germanischer Lloyd, Lloyd’s Register of Shipping, RINA, etc. Su planta de fabricación en Francia, cuenta con certificación ISO 9001.
Los interruptores automáticos de la Línea RECORD, están constituidos básicamente por:
· Una caja aislante e ignífuga en cuyo interior se hallan montados: 2, 3 o 4 polos.
· Un mecanismo que permite efectuar el corte plenamente aparente, por lo cual se garantiza que la palanca de accionamiento solo puede indicar “abierto” si todos los contactos móviles de los polos se hallan efectivamente abiertos y separados por una distancia superior a:
9 mm para D125.
15 mm para D160 y D250.
20 mm para D400, D630, D800 y D1250
· Indicador de posición de los contactos:
Rojo: Interruptor cerrado (contactos cerrados).
Blanco: Interruptor disparado (contactos separados).
Verde: Interruptor abierto (contactos abiertos – corte plenamente aparente).
· Bloque de relevos con pulsador de disparo:
Incorporado para D125, D160 y D250.
Intercambiables para D400, D630, D800 y D1250.
Constituidos por elementos:
Térmicos compensados entre –5°C / +40°C, con rango de regulación de:
0,75 a 1 para D125, D160 y D250A.
0,8 a 1 para D400, D630, D800 y D1250.
Magnéticos ajustables según tipo (D125 son fijos).
· Tres niveles de capacadad de ruptura:
Normal Tipo: D125-25kA, D160-30kA, D250/400/630-35kA, D800-50kA y D1250-60kA.
Alta capacidad Tipo: DH160 / 250/400/630–50kA y DH800-70kA.
Con limitadores Tipo D….L. hasta 800A -100kA.
· Vasta gama de accesorios, para las más diversas necesidades y aplicaciones, siendo los más usuales:
Bobinas de apertura y mínima tensión.
Contactos auxiliares y de disparo.
Comandos eléctricos.
Prolongadores para conexión posterior.
Bases para ejecución Plug-in.
Contenedores para ejecución extraible.
Módulos de transferencia.
Comandos rotativos para puerta.
· Interrupción del arco:
Se basa en el principio físico de repulsión electromagnética de conductores adyacentes a través de los cuales circula corriente en sentidos opuestos.
En los interruptores RECORD, la ubicación de los contactos destinados a conducir la corriente provoca campos magnéticos opuestos estando los contactos, tanto el fijo como el cuerpo del móvil, ubicados muy próximos uno al otro. El incremento de la corriente originada por una falla provoca una repulsión magnética que logra la separación de los contactos, lo cual trae aparejado la aparición de un arco comportándose este como una alta impedancia, limitando fuertemente la energía a niveles mínimos y produciéndose su rápida extinción en la cámara apagachispas. En los modelos limitadores, este fenómeno se ve potenciado por una altísima velocidad de apertura.
· El diseño de las cámaras apagachispas contempla la aislación, división y enfriamiento del arco, cada vez que los contactos interrumpan una corriente de falla, por lo cual las mismas disipan la energía del mismo. Su construcción robusta conformada mediante placas de acero aisladas entre si y su geometría de forma de “U” permiten lograr el objetivo de dividir el arco y enfriar los gases provocados por el mismo.
Los interruptores de la línea RECORD han sido concebidos de manera modular, siendo destacables sus reducidas dimensiones como el hecho de que en sus ejecuciones fijas los modelos D125, D160 y D250 poseen idéntica profundidad, criterio que se mantiene para los modelos D400, D630 y D800. Mediante plantillas de perforado se simplifica totalmente las operaciones de montaje.
Aplicación en múltiples campos, donde se destacan; redes de distribución locales, industriales de proceso continuo, iluminación, instalaciones de bombeo de líquidos e instalaciones de ventilación y refrigeración.
Las ejecuciones provistas de comando eléctrico y disparadores adicionales, permiten el empleo de estos interruptores en redes automatizadas o telecomandadas.
En el caso del comando mediante acumulador de energía motorizado, después del cierre, el motorreductor incorporado opera el mecanismo de tensado de los resortes acumulando la energía necesaria y predisponiendo el comando para otra operación. Siendo estas condiciones señalizables mediante contactos disponibles para dicho objetivo. Los interruptores equipados con comando motorizado con acumulador de energía son adecuados para efectuar funciones de:
· Sincronización.
· Transferencias.
· Recierres.
El incremento de las potencias eléctricas también ha aumentado el riesgo del personal destinado a la operación de los tableros, por lo cual los requerimientos de seguridad se han acentuado cada vez más.
Los interruptores RECORD son aptos para ser instalados en tableros bajo cubierta metálica o aislante con calificación contra arco interno. También se ofrecen dispositivos de seguridad adicionales contra contactos adicionales mediante comandos rotativos con enclavamiento mecánico de puerta y ejecuciones extraibles con persianas aislantes.
Los interruptores RECORD, han sido concebidos para instalarse en gabinetes individuales, como asimismo en todo tipo de tableros de distribución de iluminación, potencia y CCM.
Su gran diseño de dimensiones reducidas y altas capacidades de ruptura permiten un gran ahorro de espacio en las construcciones e instalaciones electromecánicas.
Los interruptores automáticos RECORD eliminan el grave problema de la falla en una fase, dado que su mecanismo de disparo provoca la apertura al mismo tiempo de todos los polos.
Las elevadas prestaciones, flexibilidad y reducidas dimensiones determinan que los interruptores automáticos RECORD de GENERAL ELECTRIC, constituyan la mejor opción técnica y económica cuando se trata de seleccionar uno o varios aparatos a ser instalados en redes eléctricas de baja tensión.
Toda la información técnica necesaria para la selección, en la etapa de proyecto, del tamaño constructivo más conveniente a instalar en una red eléctrica, puede encontrarse en el Catalogo General “Interruptores industriales y seccionadores bajo carga” (GENERAL ELECTRIC), conjuntamente con gran cantidad de información adicional imprescindible a la hora de determinar el comportamiento del interruptor con relación a otros aparatos y equipos.
GENERAL ELECTRIC también ha desarrollado el programa PROCERA III con el que responde a todas las necesidades relativas a proyectos de instalaciones de baja tensión, y aporta a cada usuario una herramienta de trabajo dentro del entorno windows, que facilita, sin necesidad de profundos conocimientos de informática, definir una instalación según reglamentaciones, calcular Iz, Icc, Id, dU, R, X, y proponer los aparatos de maniobra y protección según las necesidades. Asimismo permite optimizar los costes gracias a las rutinas de asociación y selectividad, así como la obtención de la máxima seguridad operativa.
De este modo, todo el respaldo que otorgan la investigación y experiencia de un líder electromecánico mundial como GENERAL ELECTRIC, posicionan a la línea RECORD como una atractiva opción para todo proyecto.
